附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。 ?选用桥架的步骤?1、确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。?2、计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。 电缆桥架设计图与设计说明?3、按Z大的电缆总均布荷载值来验算桥架强度。验算式如下： Q使用=q1+q2 ?式中：q1 --电缆的均布荷载（各层的均布荷载中取Z大值）（kN/ m2），均布荷载是托盘、梯架或电缆槽的荷载；?q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/ m2）,q2值的计算，人的重量一般按p=90kg计。 表示集中荷载和均布荷载的弯距如图2 按Z大弯距相等的条件折算： 令 ? ?pι/4=q2ι2/8则q2=2p/ι ∵P=90kg 槽式桥架∴q2=180/ι?式中：P--1人的荷载(kg)?ι--1个支撑点间距(若支点间距不等时取Z大值)(m) q2--1 人的等效均布荷载(kg/m)?根据上述初步确定的电缆桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。 (4)挠度?桥架挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此, 计算时只要充分利用钢材的Z大允许应力,并保证有足够的系数,一般Z大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。

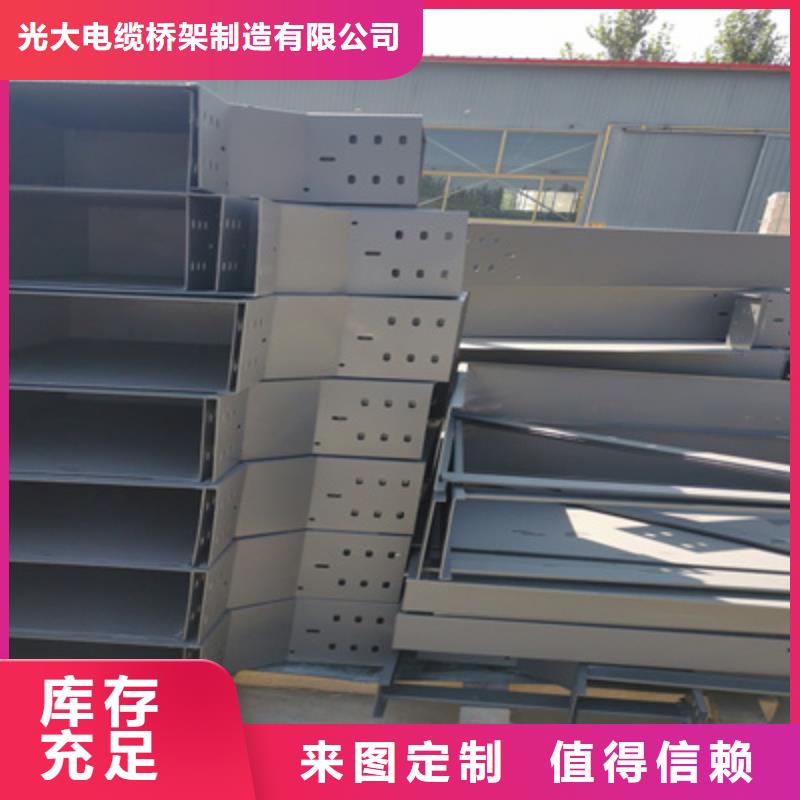

铝合金桥架具有结构简单，式样新颖、载荷大、重量轻、耐腐蚀、使用寿命长、安装方便等特点，并且外表整洁美观，对电缆无损伤。适用于一般环境地区，在沿海盐雾地区、高湿度和有腐蚀性的环境中，更能显示出它的独特抗腐蚀性能。梯边和横档拉制成型，梯边为工字形和双边加强型，强度大，适合于大跨距安装，并可按用户需要长度定制。横档上侧呈圆弧过渡，防止划伤电缆。铝合金桥架是石油、化工、电力、电视电讯等方面Z广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、槽式桥架散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的敷设。铝合金槽式桥架和铝合金梯式桥架的区别铝合金槽式电缆桥架是一种全封闭型电缆桥架。它是适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
